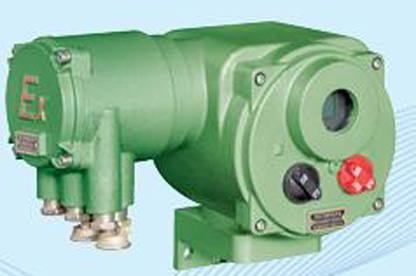

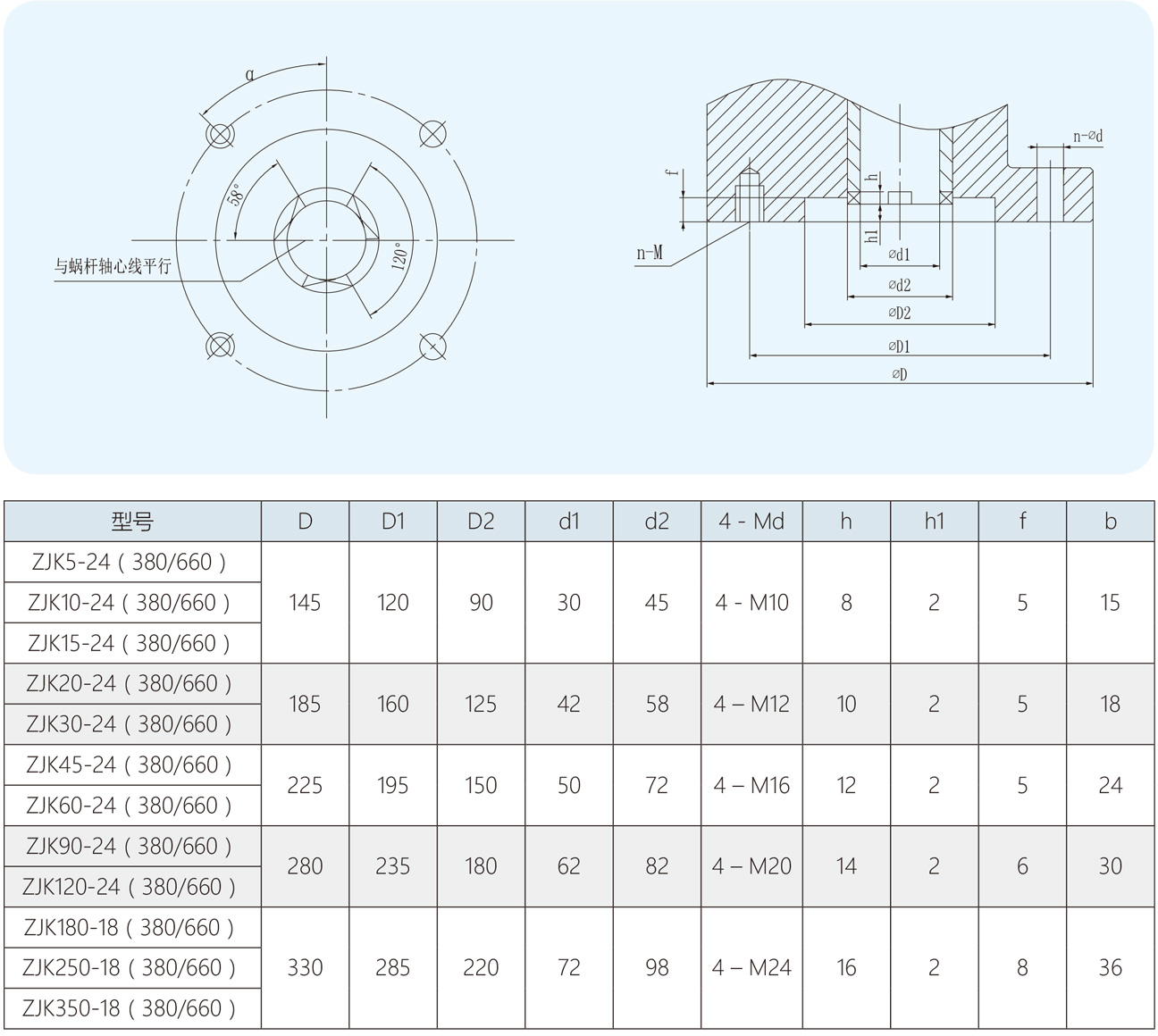

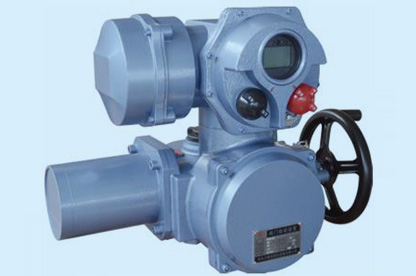

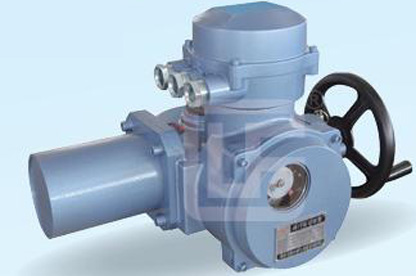

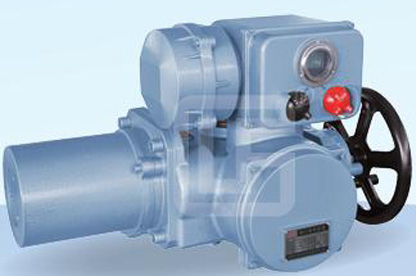

ZJK隔爆兼本安型一体式阀门电动装置，是我公司针对防爆电气行业设计研发的智能型阀门专用控制产品。防爆形式
为隔爆兼本质安全型，产品分为矿用I类防爆和厂用II类防爆两种形式。属国际首创性将隔爆兼本质安全型防爆形式应用到
阀门电动执行器行业。
本系列产品采用非侵入式一体化结构，是集绝对编码器技术、可编程单片机技术、红外遥控技术、液晶显示、磁控开 关等多种最新自动控制技术及先进的制造技术为一体的智能化产品。具有漏电闭锁保护、短路、断相、欠压、过压、过载 保护、相序自适应、人机交互选择菜单、各种运行状态显示、RS-485总线通讯接口、运行数据打印等新功能。功能全、 性能可靠、控制系统先进、体积小、重量轻、使用维护方便，极大简化了自动化控制系统的配置，无需另配电动阀门控制 箱，大幅减少场地空间、工程安装量和电线电缆，使电动装置在自动化系统中的应用更为广泛、可靠。
本系列产品通过国家相关防爆性能检测中心检验，取得了防爆合格证、防爆电气产品生产许可证、矿用产品安全标志证 书，三证齐全。还通过了国家泵阀产品质量监督检验中心的检测，是全国唯一通过30000次寿命试验的电动执行机构产品。
本系列产品采用非侵入式一体化结构，是集绝对编码器技术、可编程单片机技术、红外遥控技术、液晶显示、磁控开 关等多种最新自动控制技术及先进的制造技术为一体的智能化产品。具有漏电闭锁保护、短路、断相、欠压、过压、过载 保护、相序自适应、人机交互选择菜单、各种运行状态显示、RS-485总线通讯接口、运行数据打印等新功能。功能全、 性能可靠、控制系统先进、体积小、重量轻、使用维护方便，极大简化了自动化控制系统的配置，无需另配电动阀门控制 箱，大幅减少场地空间、工程安装量和电线电缆，使电动装置在自动化系统中的应用更为广泛、可靠。
本系列产品通过国家相关防爆性能检测中心检验，取得了防爆合格证、防爆电气产品生产许可证、矿用产品安全标志证 书，三证齐全。还通过了国家泵阀产品质量监督检验中心的检测，是全国唯一通过30000次寿命试验的电动执行机构产品。
●供电电源：三相 AC380V±10%，50Hz（可选电源：127～660V，订货时需说明）
●环境温度：-20～+60℃
●平均相对湿度：≤95%（+25℃)
●大气压力：80kPa～106 kPa
●防护等级：IP65/67（特殊订货IP68）
●工作制：电机为短时10分钟，F级绝缘
●调节量信号：输入4～20mA DC，输出4～20mA DC
●基本误差：≤3%
●行程重复误差：≤1%
●死区：0.5%-10%可调或自适应
●防爆等级：矿用隔爆兼本安型Exd[ib]ⅠMb，用于煤矿井下非采掘工作面或具有瓦斯等爆炸性可燃气体环境；厂用隔爆兼
本安型Exd[ib]ⅡBT4 Gb，存在具有ⅡＡ、ⅡB级爆炸性可燃气体1区或2区危险场所，温度组别T1-T4组；
●无强烈震动和冲击的地方，无破坏金属和绝缘材料的腐蚀性气体的地方；

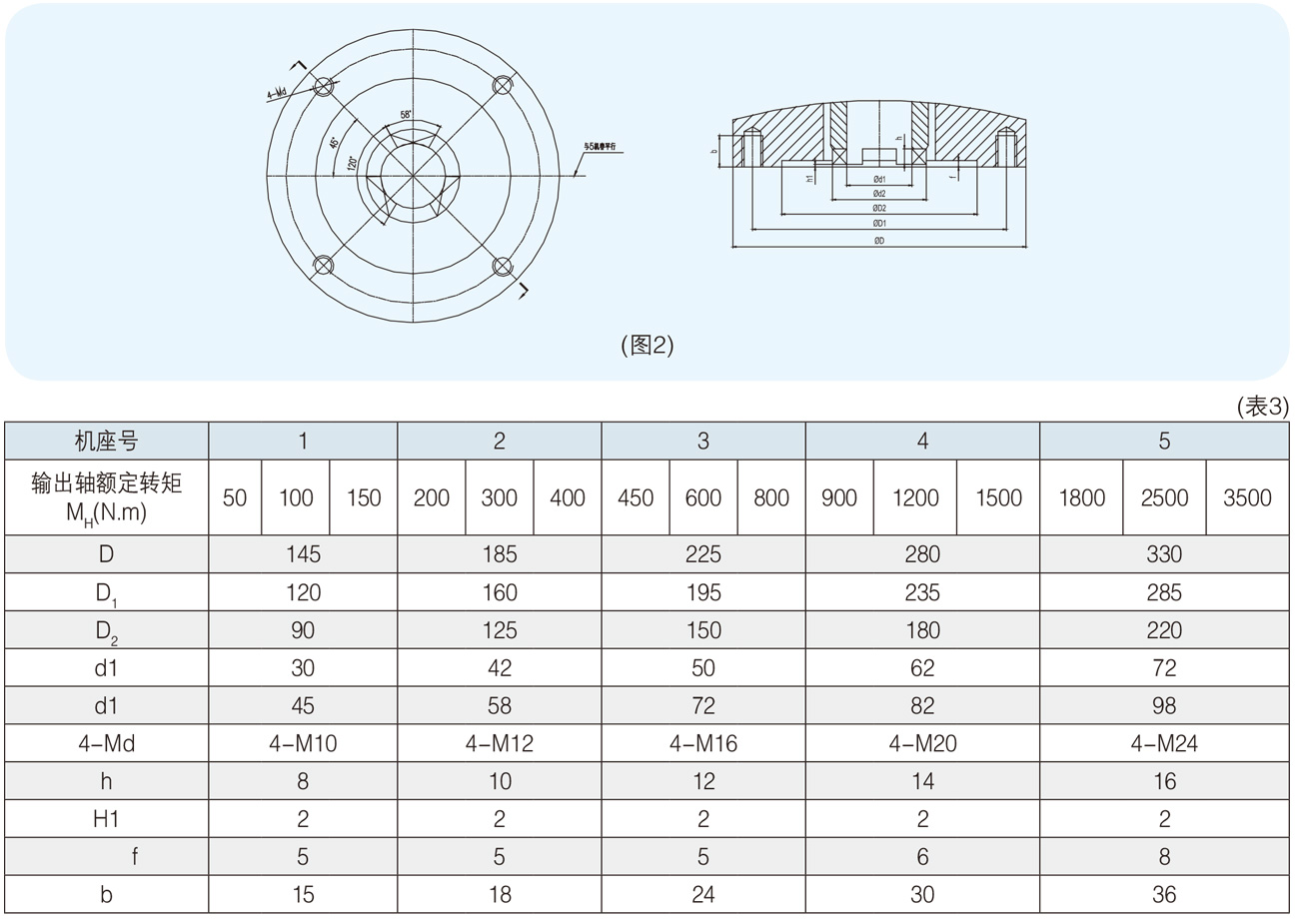

●法兰连接标准：JB2920、GB12222、ISO5211、GB12223
●非侵入式：通过采用非接触式磁控感应旋钮或红外遥控器，所有的调试和参数设定均无需打开箱盖即可完成，调试简单直观；
●人机界面：采用高清晰度、高对比度LCD液晶显示，全中文菜单显示各状态及参数；
●精确定位：阀位采集采用多圈绝对值编码器测量精确、可靠，永久保存阀位信息；
●手/电联锁：独特设计了手动操作时优先断开控制电源，确保手动操作的安全可靠；
●现场遥控：可使用红外遥控器进行调试、参数设置及查询；
●信号组态：输出信号可自由组态，每路信号均可根据需要进行选择；
●远控信号：远控输出信号为无源触点，可实现开到位、关到位、现场远控状态、故障报警、远程模拟阀位指示信号。
●远程控制：DCS或PLC通过电缆与现场执行机构连接以后，可采用开关量或调节量进行远程控制（标配配置开关量控制单 元）；开关量控制输入有开阀、关阀、停止/保持，可选点动和保持方式，输入信号均采用光电隔离，可抗2.5KV浪涌； 调节量控制采用线性光耦隔离，可根据输入的模拟量信号（4-20mA）比例定位阀门的启闭。
●总线控制：具有Modbus、Proffbus和工业以太网多种总线控制方式（标准产品总线通讯功能为Modbus RS-485）
●控制状态保护：可使用电气箱盖上的机械卡勾将执行机构锁定在远程、现场或断开状态，以免误操作。亦可进入执行机
构的密码设置菜单进行密码设置，只有输入对应密码才能改变控制状态或进入设置界面。 ●特殊工况：可根据现场工况将机械驱动部分与智能控制单元分体安装

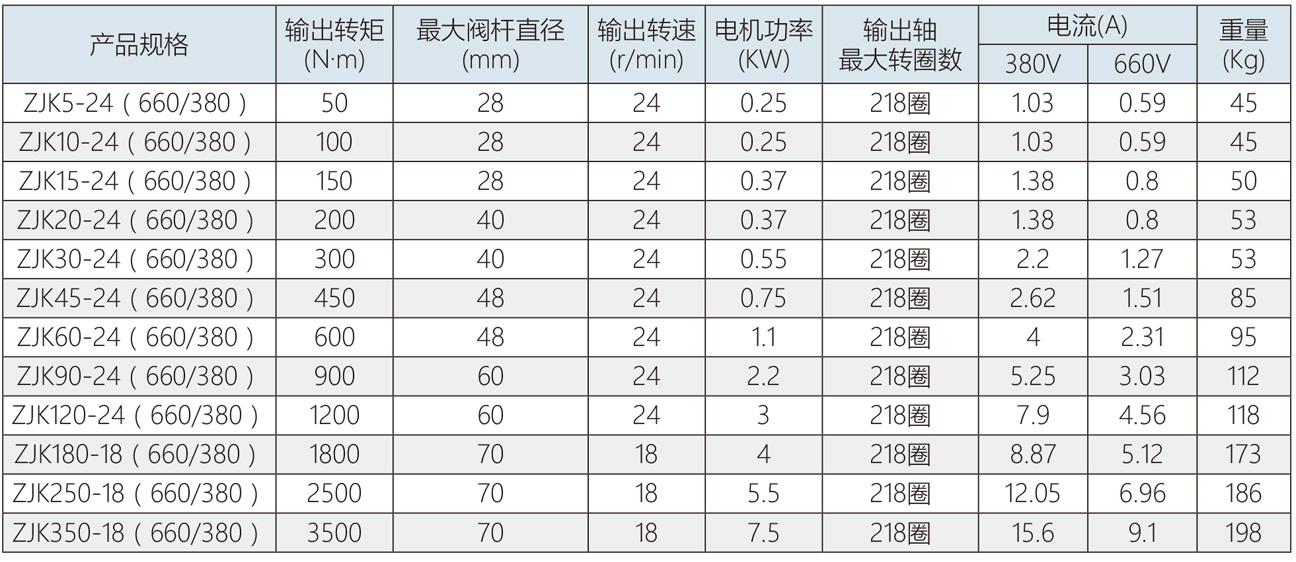

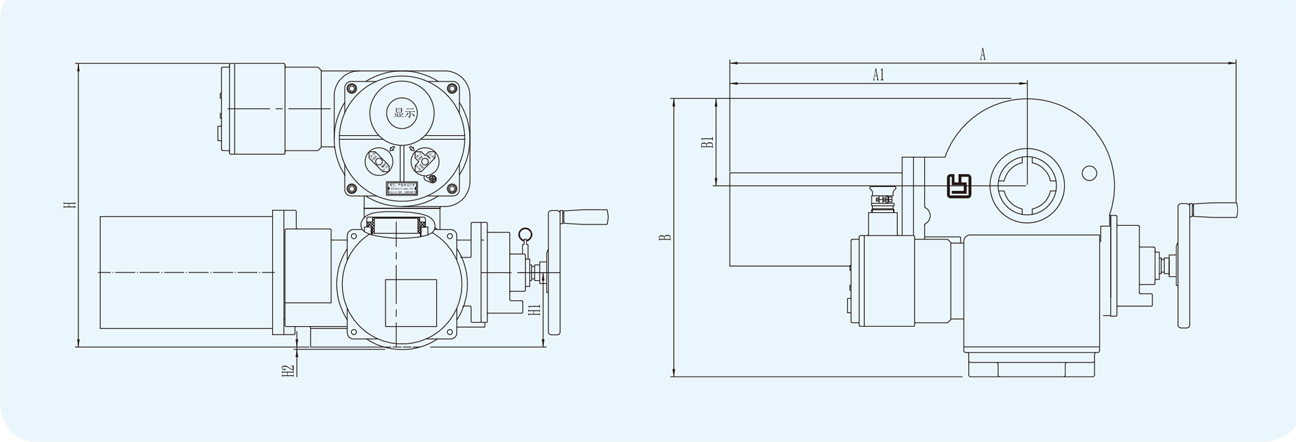

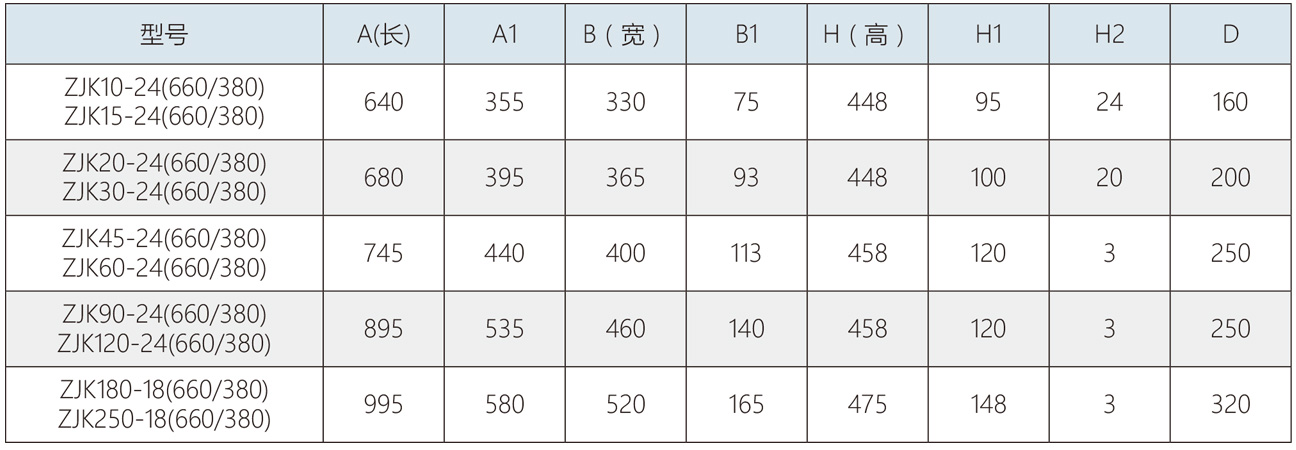

●型号规格和主要性能参数：
●环境温度：-20～+60℃
●平均相对湿度：≤95%（+25℃)
●大气压力：80kPa～106 kPa
●防护等级：IP65/67（特殊订货IP68）
●工作制：电机为短时10分钟，F级绝缘
●调节量信号：输入4～20mA DC，输出4～20mA DC
●基本误差：≤3%
●行程重复误差：≤1%
●死区：0.5%-10%可调或自适应
●防爆等级：矿用隔爆兼本安型Exd[ib]ⅠMb，用于煤矿井下非采掘工作面或具有瓦斯等爆炸性可燃气体环境；厂用隔爆兼
本安型Exd[ib]ⅡBT4 Gb，存在具有ⅡＡ、ⅡB级爆炸性可燃气体1区或2区危险场所，温度组别T1-T4组；
●无强烈震动和冲击的地方，无破坏金属和绝缘材料的腐蚀性气体的地方；
●法兰连接标准：JB2920、GB12222、ISO5211、GB12223
●非侵入式：通过采用非接触式磁控感应旋钮或红外遥控器，所有的调试和参数设定均无需打开箱盖即可完成，调试简单直观；
●人机界面：采用高清晰度、高对比度LCD液晶显示，全中文菜单显示各状态及参数；
●精确定位：阀位采集采用多圈绝对值编码器测量精确、可靠，永久保存阀位信息；
●手/电联锁：独特设计了手动操作时优先断开控制电源，确保手动操作的安全可靠；
●现场遥控：可使用红外遥控器进行调试、参数设置及查询；
●信号组态：输出信号可自由组态，每路信号均可根据需要进行选择；
●远控信号：远控输出信号为无源触点，可实现开到位、关到位、现场远控状态、故障报警、远程模拟阀位指示信号。
●远程控制：DCS或PLC通过电缆与现场执行机构连接以后，可采用开关量或调节量进行远程控制（标配配置开关量控制单 元）；开关量控制输入有开阀、关阀、停止/保持，可选点动和保持方式，输入信号均采用光电隔离，可抗2.5KV浪涌； 调节量控制采用线性光耦隔离，可根据输入的模拟量信号（4-20mA）比例定位阀门的启闭。
●总线控制：具有Modbus、Proffbus和工业以太网多种总线控制方式（标准产品总线通讯功能为Modbus RS-485）
●控制状态保护：可使用电气箱盖上的机械卡勾将执行机构锁定在远程、现场或断开状态，以免误操作。亦可进入执行机
构的密码设置菜单进行密码设置，只有输入对应密码才能改变控制状态或进入设置界面。 ●特殊工况：可根据现场工况将机械驱动部分与智能控制单元分体安装
●型号规格和主要性能参数：

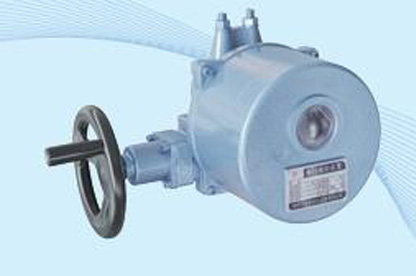

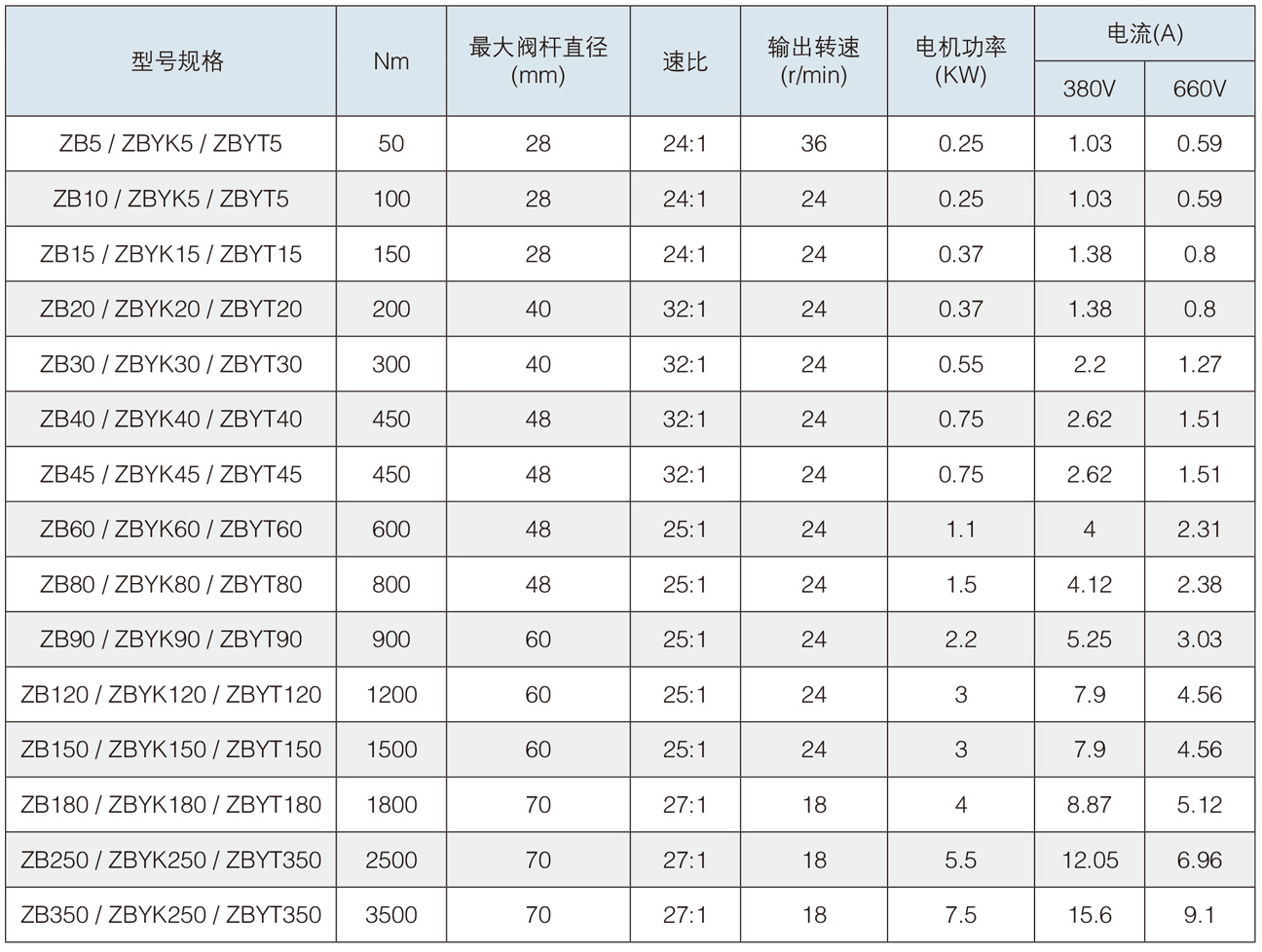

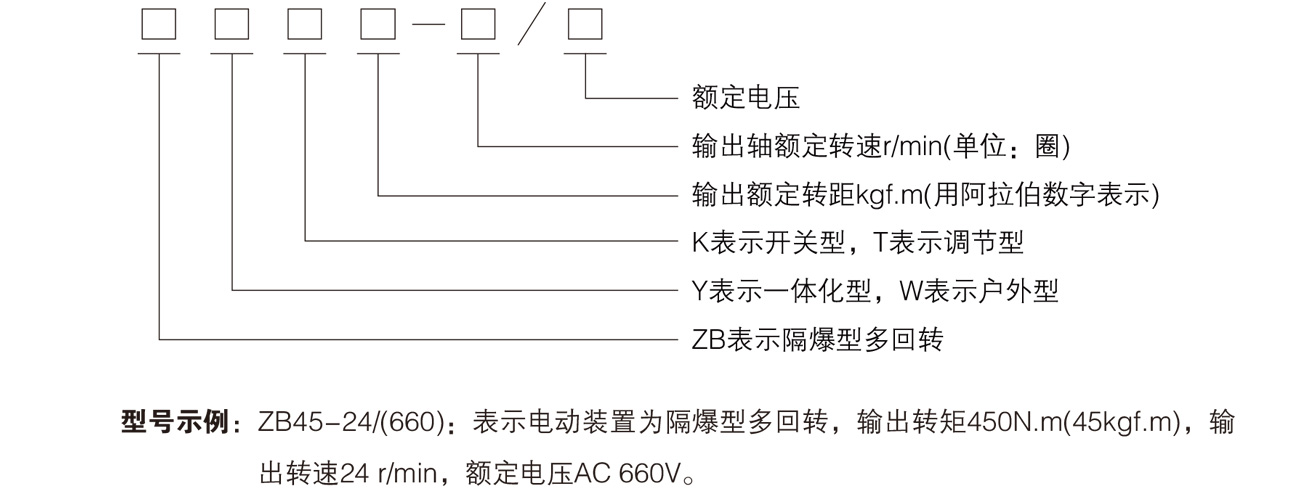

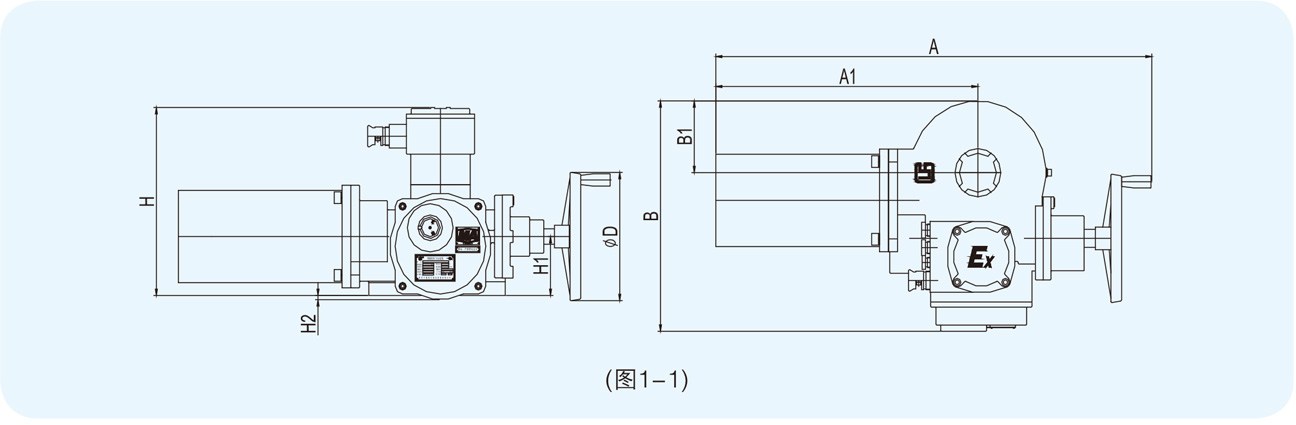

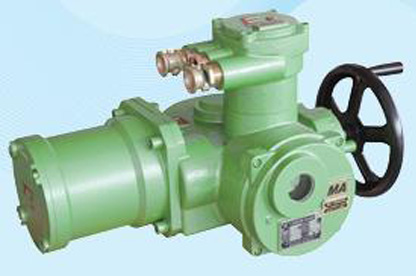

隔爆型多回转阀门电动执行机构，通称为ZB型。适用于启闭件做直线运动的阀门。如闸阀、截止阀、隔膜阀、闸门、
水闸阀等。用于阀门的开启、关闭或调节。是对阀门实现远控、集控和自控的必不可少的驱动装置。他们具有功能全、性
能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。
广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
多回转电动执行机构有:隔爆型、隔爆整体型、隔爆整体调节型等。按连接型式，还分为转矩型和推力型。
本产品的性能符合GB3836.1-2010《爆炸性环境第1部分:设备通用要求》，GB 3836.2-2010《爆炸性环境第2部 分:由隔爆外壳“d”保护的设备》的有关规定。电气性能方面遵守JB/T8529-1997《隔爆型阀门电动装置技术条件》和 GB/T 24922-2010《隔爆型阀门电动装置技术条件》，并经国家防爆电气产品质量监督检验测试中心检定，取得了全系 列的防爆合格证。经中华人民共和国国家质量监督检验检疫总局批准取得全国工业产品生产许可证:可广泛应用于煤矿井 上、并下的管道阀控系统中。
广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
多回转电动执行机构有:隔爆型、隔爆整体型、隔爆整体调节型等。按连接型式，还分为转矩型和推力型。
本产品的性能符合GB3836.1-2010《爆炸性环境第1部分:设备通用要求》，GB 3836.2-2010《爆炸性环境第2部 分:由隔爆外壳“d”保护的设备》的有关规定。电气性能方面遵守JB/T8529-1997《隔爆型阀门电动装置技术条件》和 GB/T 24922-2010《隔爆型阀门电动装置技术条件》，并经国家防爆电气产品质量监督检验测试中心检定，取得了全系 列的防爆合格证。经中华人民共和国国家质量监督检验检疫总局批准取得全国工业产品生产许可证:可广泛应用于煤矿井 上、并下的管道阀控系统中。
1) 额定电压：三相 AC 380V (特殊订货：单相 AC220V / AC110V)
2) 额定频率：50Hz
3) 控制电压：小于 AC 220V / DC 60V
4) 环境温度：-20℃～+60℃
5) 平均相对湿度：不大于95％RH(+25℃)
6) 大气压力：80kPa～106kPa
7) 防护等级：IP55 、IP65、IP67
8) 爆炸危险的环境ExdⅡBT4
9) 无强烈震动和冲击的地方
10) 无破坏金属和绝缘材料的腐蚀性气体的地方
11) 工作制：短时10分钟(特殊订货15-60分钟)
注：隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适 用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。(详见GB3836.1)
2) 额定频率：50Hz
3) 控制电压：小于 AC 220V / DC 60V
4) 环境温度：-20℃～+60℃
5) 平均相对湿度：不大于95％RH(+25℃)
6) 大气压力：80kPa～106kPa
7) 防护等级：IP55 、IP65、IP67
8) 爆炸危险的环境ExdⅡBT4
9) 无强烈震动和冲击的地方
10) 无破坏金属和绝缘材料的腐蚀性气体的地方
11) 工作制：短时10分钟(特殊订货15-60分钟)
注：隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适 用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。(详见GB3836.1)

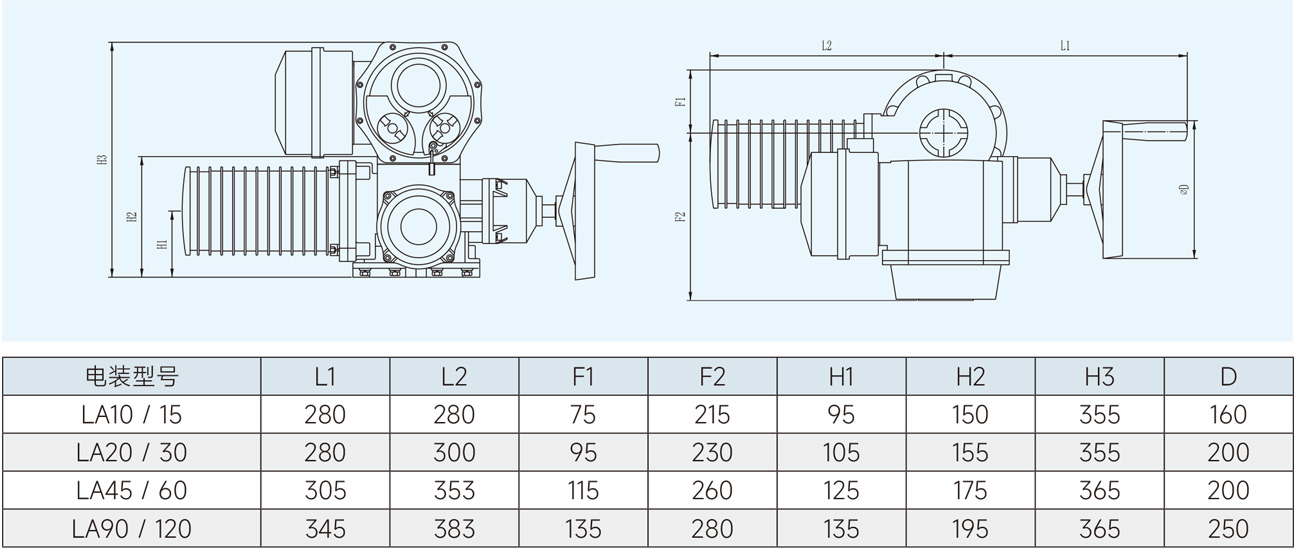

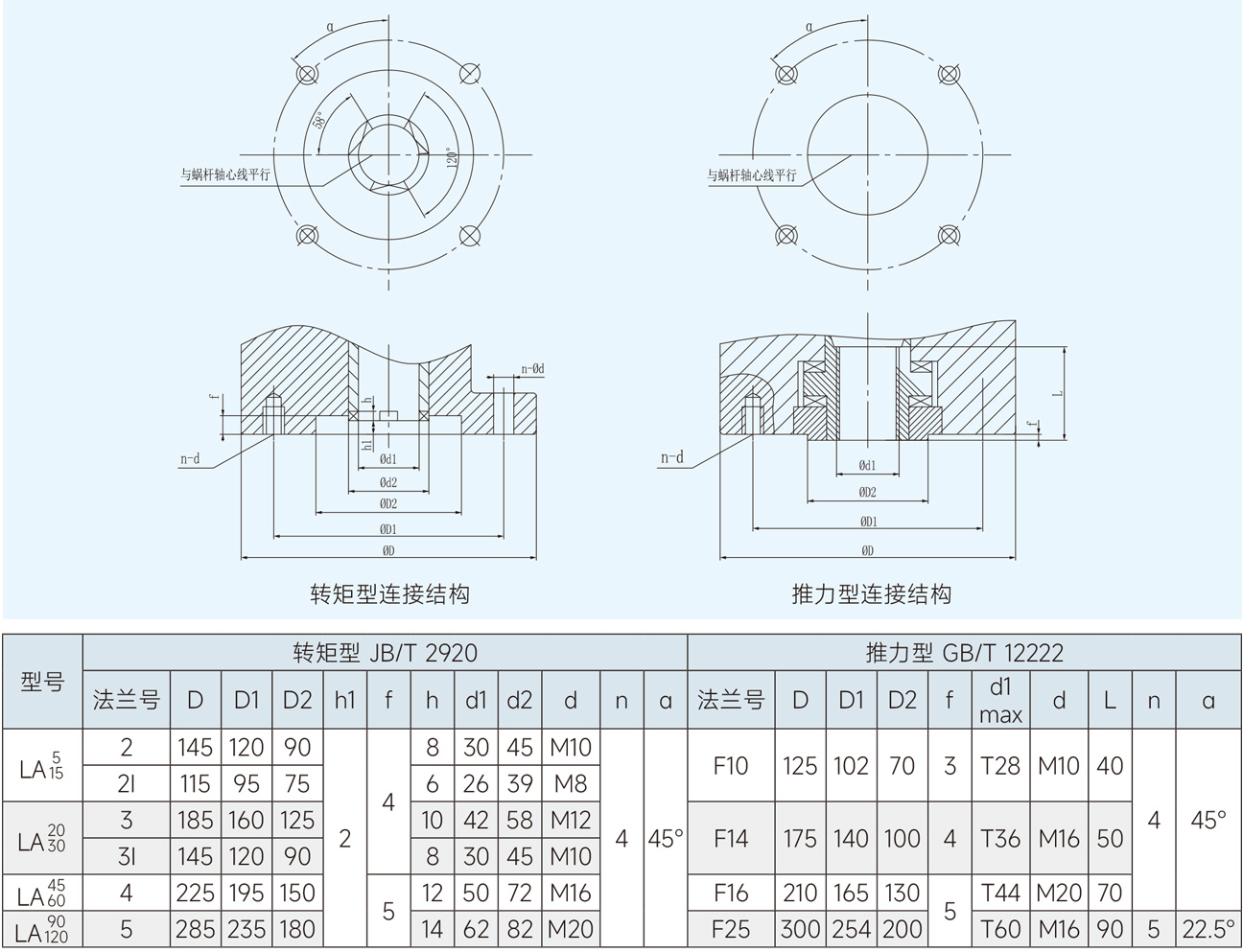

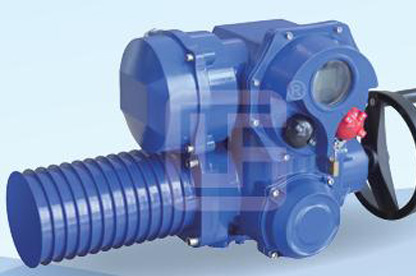

LA系列全智能电动执行器，是本公司在引进美国VALVSYS执行器技术基础上自主创新研发，为满足高端及出口要 求的新一代全智能非侵型产品。采用压铸铝外壳，防护等级高，可满足不同工况环境使用。适用于各类型的阀门，如闸 阀、截止阀、蝶阀、球阀、调节阀等。产品广泛应用于水利、环保、石油、化工、煤矿、电力、冶金、城市排水、污水 处理等行业。
| 供电电源 | 三相 AC 380V±10% 50Hz，可选电源：AC110～660V |
|---|---|
| 环境温度 | -20℃～+60℃ |
| 平均相对湿度 | ≤95％（+25℃） |
| 大气压力 | 80kPa～106kPa |
| 防护等级 | IP68（水下8米，72小时） |
| 工作制 | 开关型：S2-10/15，电机为短时工作制；调节型：S4-25 / 50%，间歇工作制 调节频率1200次/小时，F级绝缘 |
| 调节量信号 | 输入4～20mA DC，输出4～20mA DC |
| 总线通信 | Modbus RS-485 |
| 电子力矩标定范围 | 60%-120%公称转矩 |
| 基本误差 | ≤1% |
| 行程重复误差 | ≤1% |
| 死区 | 0.5-10% |
| 工作环境 | 无强烈震动和冲击的地方，无破坏金属和绝缘材料的腐蚀性气体的地方 |
| 法兰连接标准 | 多回转：JB2920、GB12222、ISO5210；部分回转：ISO5211、GB12223 |

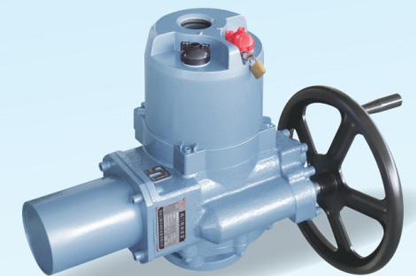

GX智能型电动执行机构，是在引进最新控制技术的基础上，为满足不同领域需求而开发的新一代产品，是集绝对编
码器技术、可编程单片机技术、红外遥控技术、液晶显示、磁控开关等多种最新自动控制技术及先进的制造技术为一体的
智能化产品。
GXQ系列为智能型部分回转阀门电动执行机构，主要用于启闭件做90°部分回转的阀门配套使用，如球阀、蝶阀、旋 塞阀和风门等，用于对阀门的开启、关闭或调节控制，可远距离控制，也可现场操作。广泛应用于石油、化工、消防、灌 溉、水处理、食品、电除尘、电力系统脱硫脱氮及城市地铁等领域。
本产品的性能符合GB/T 28270-2012 《智能型阀门电动装置》的技术要求及GB/T 24923-2010《普通型阀门电 动装置技术条件》的规定；隔爆型的性能符合GB3836.1-2010《爆炸性气体环境用电气设备第1部分：通用要求》， GB3836.2-2010《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及GB/T 24922-2010《隔爆型阀门电动装置技术 条件》的规定。并经国家防爆电气产品质量监督检验测试中心检定，取得了防爆合格证，经中华人民共和国国家质量监督 检验检疫总局批准取得全国工业产品生产许可证。
GXQ系列为智能型部分回转阀门电动执行机构，主要用于启闭件做90°部分回转的阀门配套使用，如球阀、蝶阀、旋 塞阀和风门等，用于对阀门的开启、关闭或调节控制，可远距离控制，也可现场操作。广泛应用于石油、化工、消防、灌 溉、水处理、食品、电除尘、电力系统脱硫脱氮及城市地铁等领域。
本产品的性能符合GB/T 28270-2012 《智能型阀门电动装置》的技术要求及GB/T 24923-2010《普通型阀门电 动装置技术条件》的规定；隔爆型的性能符合GB3836.1-2010《爆炸性气体环境用电气设备第1部分：通用要求》， GB3836.2-2010《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及GB/T 24922-2010《隔爆型阀门电动装置技术 条件》的规定。并经国家防爆电气产品质量监督检验测试中心检定，取得了防爆合格证，经中华人民共和国国家质量监督 检验检疫总局批准取得全国工业产品生产许可证。
◆电源：
供电电源：单相为AC220V±10%，50Hz；三相为AC380V±10%，50Hz。
可选电源：单相110V、127V，三相400V、415V、660V，订货时需说明。
◆工作环境：
环境温度：-20～+60℃（特殊订货-45～+80℃）
相对湿度：≤ 95%（25℃时)
大气压力：80kPa～106kPa
防护等级：IP67（特殊订货 IP68）
周围介质：普通智能型用于无易燃、易爆和无腐蚀性介质的场所；防爆智能型产品有ExdⅠMb和ExdⅡBT4Gb两 种，ExdⅠMb用于煤矿隔爆，适用于非采掘工作面；ExdⅡBT4Gb用于工厂隔爆，适用于环境为ⅡA、ⅡB级T1-T4 组的爆炸性气体混合物场所。（详见GB3836.1-2010）
◆工作制：额定连续使用时间通常为10分钟，使用频率以每隔5分钟开关一次为限。
◆调节量信号：输入4-20mA DC，输出4-20mA DC。
◆死区：0.5%-10% 自适应可调
◆智能调节型调节频率：600次/小时、1200次/小时
供电电源：单相为AC220V±10%，50Hz；三相为AC380V±10%，50Hz。
可选电源：单相110V、127V，三相400V、415V、660V，订货时需说明。
◆工作环境：
环境温度：-20～+60℃（特殊订货-45～+80℃）
相对湿度：≤ 95%（25℃时)
大气压力：80kPa～106kPa
防护等级：IP67（特殊订货 IP68）
周围介质：普通智能型用于无易燃、易爆和无腐蚀性介质的场所；防爆智能型产品有ExdⅠMb和ExdⅡBT4Gb两 种，ExdⅠMb用于煤矿隔爆，适用于非采掘工作面；ExdⅡBT4Gb用于工厂隔爆，适用于环境为ⅡA、ⅡB级T1-T4 组的爆炸性气体混合物场所。（详见GB3836.1-2010）
◆工作制：额定连续使用时间通常为10分钟，使用频率以每隔5分钟开关一次为限。
◆调节量信号：输入4-20mA DC，输出4-20mA DC。
◆死区：0.5%-10% 自适应可调
◆智能调节型调节频率：600次/小时、1200次/小时

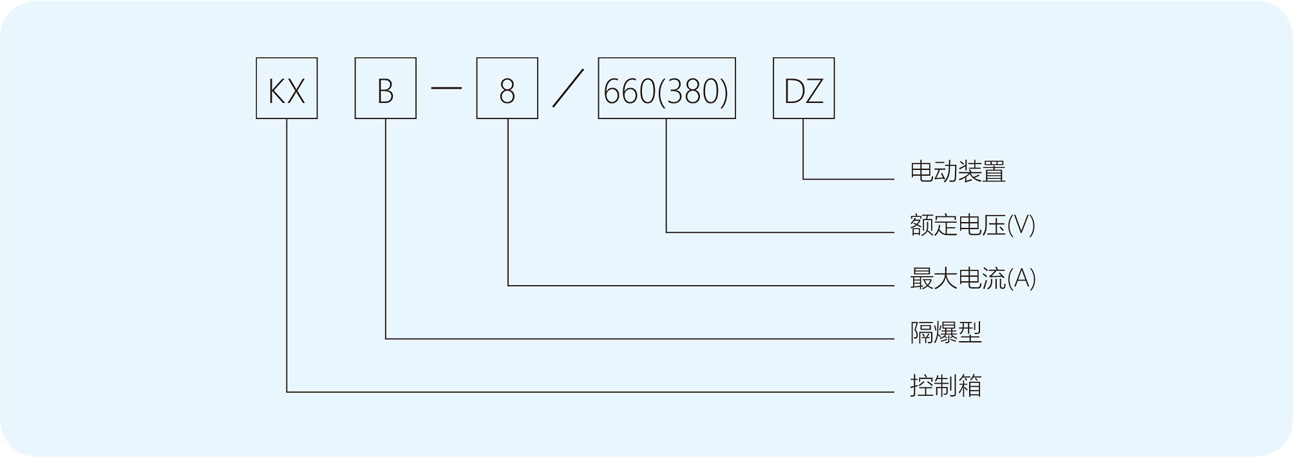

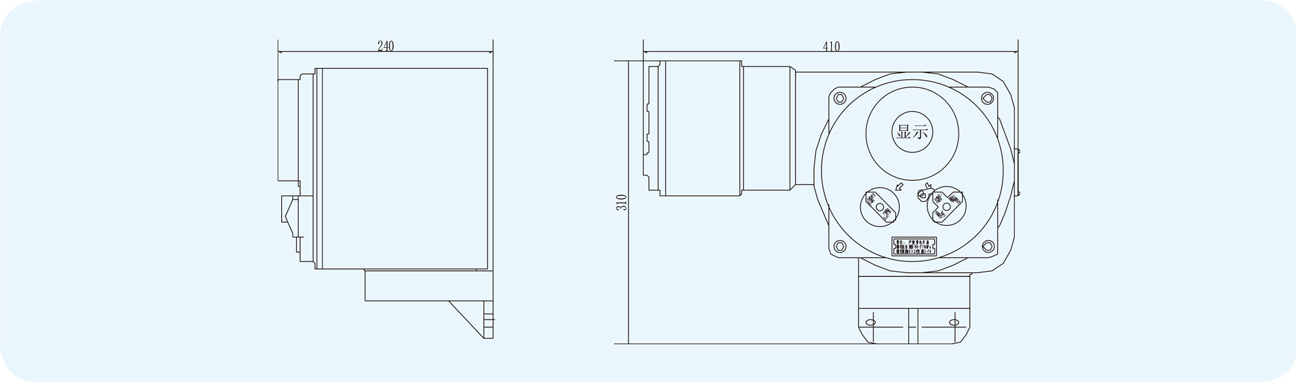

KXB隔爆型阀门电动装置控制箱，是我公司针对国家Ⅰ类和II类防爆行业设计的阀门专用控制产品，主要用于启闭件做
直线运动的阀门配套使用，如闸阀、截止阀、隔膜阀、闸门、水闸阀等，用于对阀门的开启、关闭、调节。是阀门实现远
控、集控和自控必不可少的驱控装置。具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。
该产品符合本公司的企业标准Q/320411CLZ003-2014《矿用隔爆型阀门电动装置控制箱》的规定；符合
GB/3836.1-2010《爆炸性环境 第1部分：设备 通用要求》；GB/3836.2-2010《爆炸性环境 第2部分：由隔爆型“d保护的设
备”》、GB/T 5590-2008《矿用防爆低压电磁起动器》及MT/T 661-2011《煤矿井下用电器设备通用技术条件》的规定。
该产品在电气性能设计上注重与PLC系统接口的衔接的功能、从而使控制箱在自动化系统中的应用更为广泛、可靠，
另外该控制箱在外型设计上除强调加强隔爆性能外，同时具有防止误操作的机械及电气联锁功能，使设备的使用更安全可
靠。在此基础上为监视设备运行情况，本产品还配备了液晶显示屏，用于各种运行状态的显示，如电源显示、开阀显示、
关阀显示、过力矩显示、故障显示及阀位开度显示。
使用环境
1）环境气压：86kPa～110kPa
2）环境温度：-10℃～+40℃
3）空气平均相对湿度：不大于95％（+25℃）
4）煤矿井下有瓦斯，煤尘等爆炸危险的环境；无垂直淋
水和溅水场合
5）无强烈震动和冲击的地方
6）无破坏金属和绝缘材料的腐蚀性气体的地方
7）与水平面安装不超过15˚
技术参数
1）额定工作电压：三相AC660V或AC380V
2）额定工作频率：50Hz
3）远程信号隔离：光电隔离大于2000V浪涌电压
4）模拟信号反馈：电流DC4mA～20mA，负载能力＜750Ω
5）全中文LCD汉字菜单显示工作状态及操作提示
6）故障自诊断显示故障原因
7）工作制：短时10分钟工作制
8）安装方式：水平安装方式
1）环境气压：86kPa～110kPa
2）环境温度：-10℃～+40℃
3）空气平均相对湿度：不大于95％（+25℃）
4）煤矿井下有瓦斯，煤尘等爆炸危险的环境；无垂直淋
水和溅水场合
5）无强烈震动和冲击的地方
6）无破坏金属和绝缘材料的腐蚀性气体的地方
7）与水平面安装不超过15˚
技术参数
1）额定工作电压：三相AC660V或AC380V
2）额定工作频率：50Hz
3）远程信号隔离：光电隔离大于2000V浪涌电压
4）模拟信号反馈：电流DC4mA～20mA，负载能力＜750Ω
5）全中文LCD汉字菜单显示工作状态及操作提示
6）故障自诊断显示故障原因
7）工作制：短时10分钟工作制
8）安装方式：水平安装方式
1、欠压保护：当三相交流电源电压降至额定电压的85%以下时，主控板实现保护，停止控制输出，实现对控制对象的保
护。当三相交流电源电压恢复到额定电压的85%以上时，主控板退出保护，电路正常工作。
2、短路保护：电动装置电动机驱动侧驱动电流大于电动机额定电流的10倍，0.2秒内断开电动机驱动电源，电动机停止动作。
3、过力矩保护：当电动执行器向开向或关向运行出现卡涩故障时，将信号送进控制箱主控板（开关量信号）中，模块实 现单方向保护，实现单方向锁定，解锁时需向相反方向运行3S，即可实现解锁或停电解锁；当出现开阀、关阀两个方 向卡涩故障时，双方向运行均能保护，主控板实现双方向保护，并应停电解锁。
4、相序保护：当输入电源三相交流电中有一相或两相电压为零时，控制模块实现保护，停止控制输出，实现被控对象的 保护，并显示故障报警。
5、漏电保护：当主电路对地绝缘值小于下表时、实现漏电保护，当主电路对地绝缘当上升到下表值的1.5倍时，解除主电 路漏电保护，电路恢复正常工作。
6、相序自纠正：控制箱依据检测到的电源相序自动纠正输出相序，保证电动机的旋转方向与开、关阀的方向保持一致，
消除了由于电动机方向不对造成对阀门的损坏。
7、手轮开关保护：当电动装置切换为手动操作时，控制箱能可靠切断操作电源、确保电动不能工作。
2、短路保护：电动装置电动机驱动侧驱动电流大于电动机额定电流的10倍，0.2秒内断开电动机驱动电源，电动机停止动作。
3、过力矩保护：当电动执行器向开向或关向运行出现卡涩故障时，将信号送进控制箱主控板（开关量信号）中，模块实 现单方向保护，实现单方向锁定，解锁时需向相反方向运行3S，即可实现解锁或停电解锁；当出现开阀、关阀两个方 向卡涩故障时，双方向运行均能保护，主控板实现双方向保护，并应停电解锁。
4、相序保护：当输入电源三相交流电中有一相或两相电压为零时，控制模块实现保护，停止控制输出，实现被控对象的 保护，并显示故障报警。
5、漏电保护：当主电路对地绝缘值小于下表时、实现漏电保护，当主电路对地绝缘当上升到下表值的1.5倍时，解除主电 路漏电保护，电路恢复正常工作。
| 主回路额定电压（V） | 单相动作植（KΩ） | 动作值允许误差（％） |
| 380 | 7 | +20 |
| 660 | 22 | +20 |
